火炬保溫方案詳解

發布日期：2021-01-06 07:31:06瀏覽次數：799

火炬系統保溫：在石油、化工企業生產中中，有一些化工裝置和煉油裝置加工大量烴類物質，在正常生產過程中不可避免地要排放相當量易燃易爆物料或尾氣、廢氣，為了防止火災及爆炸事故發生，保證設備和人身安全，均須設置火炬系統。　　
根據支撐結構可分為：高架火炬、地面火炬。　　
地面式火炬燃燒系統保溫：也叫地面燃燒塔，是一種環保型（有效封閉廢氣）火炬燃燒系統。　　

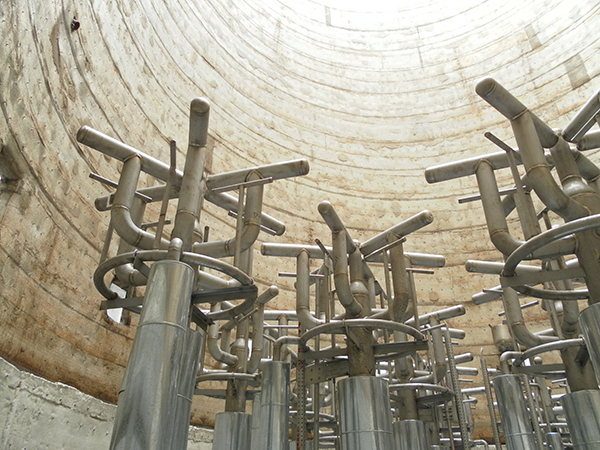

地面放空火炬系統主要由控制閥、地面火炬（由燃燒器組、防輻射隔熱罩和防護墻組成）、地面火炬自動點火系統組成。　　
燃燒塔內排煙溫度950℃。要求火炬塔外壁溫度小于100℃。

地面火炬系統筒體保溫結構

筒體內部鋪設輕質陶瓷纖維耐火材料，采用不銹鋼絲網及螺栓固定；筒體外表面采用耐溫度大于200的耐高溫漆涂刷。　　
筒體頂部設有不銹鋼導流板，可承受雨水、煙氣的沖刷，防止雨天淋濕筒體內的保溫材料。　　
石化火炬、地面火炬陶瓷纖維爐襯采用層鋪+疊砌的復合結構。　　
總保溫厚度：180mm，150mm標準纖維模塊+30mm（2層20mm）平鋪毯。　　
硅酸鋁爐襯材質選用1260型硅酸鋁纖維模塊和1260型標準毯。　　
地面火炬輕質纖維爐襯表面噴涂固化劑，抗煙侵、風侵。

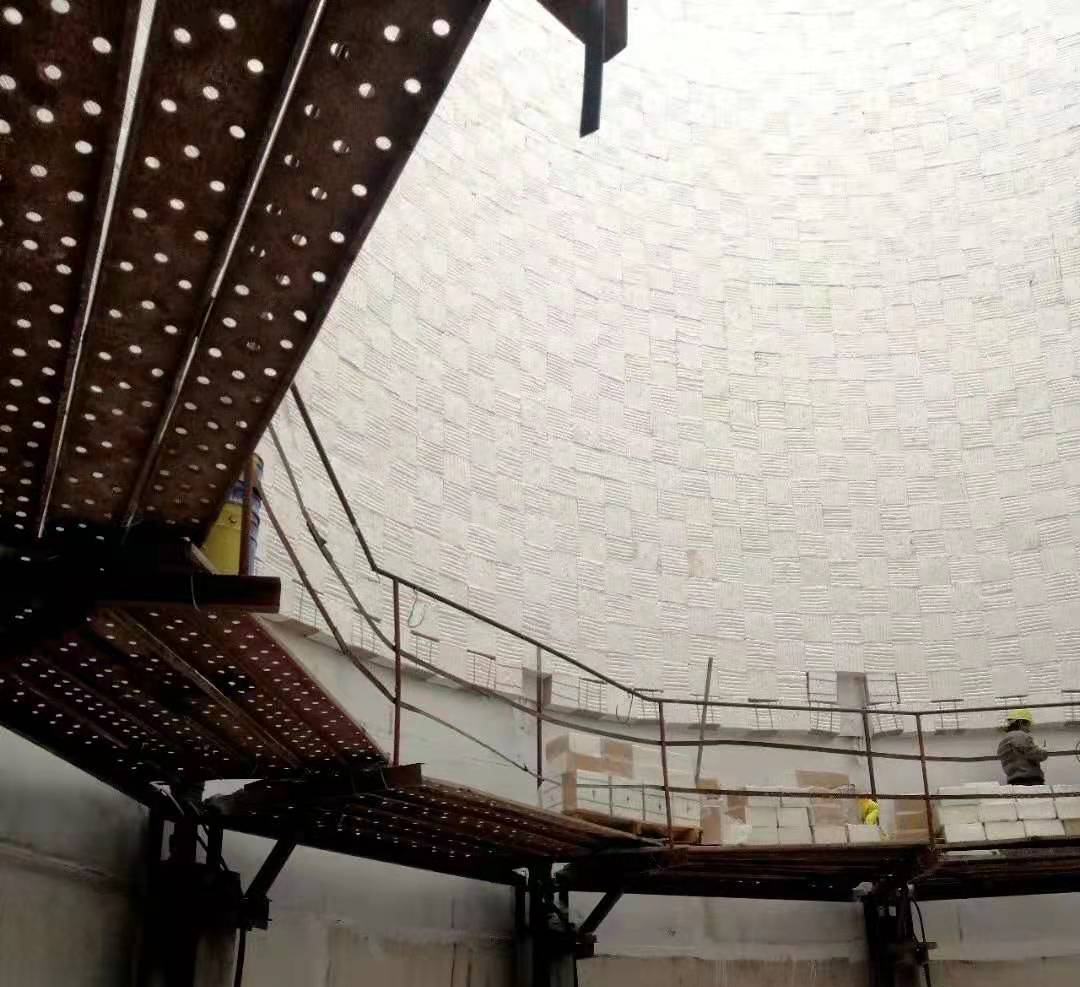

兩種安裝方式：（1）垂直火炬硅酸鋁纖維爐襯：搭接腳手架安裝硅酸鋁纖維模塊，施工費用高；（2）平躺火炬硅酸鋁纖維爐襯：安裝完硅酸鋁纖維模塊、陶瓷纖維折疊塊之后，再將火炬筒體吊掛安裝。
技術優勢
火炬內部水汽較大，硅酸鋁纖維模塊表面涂刷2遍固化劑，即可以耐水汽，又可以抗高風速的煙氣沖刷。
